SOLAIO A TRAVETTI TRALICCIATI
Il solaio a travetti tralicciati è costituito da travetti prefabbricati ed elementi forati in laterizio interposti solidarizzati tra loro da un getto di calcestruzzo in opera. Esso può avere struttura a travetto singolo e, per luci notevoli o portate elevate, a travetti abbinati (due o più travetti accostati) con altezze variabili in funzione delle esigenze progettuali.

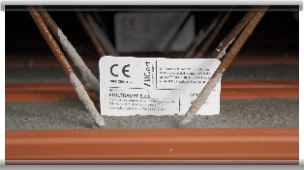

I travetti sono costituiti da tralicci in acciaio elettrosaldato ed un fondello in laterizio largo 12 [cm] solidarizzati tra loro da un getto di calcestruzzo vibrato.
Normalmente alti 12,5 [cm] i tralicci sono composti da due barre longitudinali inferiori ø 5 [mm] ed un corrente superiore ø 7 [mm] collegati tra loro con staffe di diametro 5 [mm] disposte a passo 20 [cm].
Il tralicciato dell'armatura può essere realizzato di altezze diverse ed i correnti, nonché la staffatura, possono presentare sezione differente a seconda delle esigenze progettuali.
Gli elementi forati (o blocchi ) in laterizio possono essere di varia altezza in f unzione delle esigenze progettuali (da 12 a 24 [cm] per i monoblocco, da 26 a 38 [cm] per i biblocco – o blocchi sovrapposti) e provvisti di sp orgenze laterali che ne consentono l’appoggio sui travetti.
Tutti i blocchi presentano lunghezza di 25 [cm] (4 blocchi/m) e larghezza alla base, al netto dei dentelli, di 38 [cm] cosicché l’interasse dei solai che ne deriva é di 50 [cm] per i monotrave e di 62 [cm] per i bitrave.
SEZIONE TIPO SOLAIO TRAVETTI TRALICCIATI ED INTERPOSTI BLOCCHI IN LATERIZIO
Schema di posa dei tronconi per momenti negativi
I puntelli di sostegno in fase di getto vanno posati ad interasse mai superiore a 1.30m.

Le nervature  di ripartizione sono necessarie per solai con luce superiore a 4.50 m.
L'armatura per i momenti negativi (troncone) deve essere inserita nella parte alta della nervatura, in modo che il suo ricoprimento sia di almeno 2 cm.

Lo spessore della soletta di conglomerato (cappa superiore) non deve essere minore di 4 cm.

Nel caso di solaio vincolato in semplice appoggio, il rapporto tra la luce di calcolo del solaio e lo spessore del solaio stesso, DEVE ESSERE MINORE O UGUALE A 25 Lc/Hs<25 (Indicazione in prima approssimazione, da valutare con progettista)

Il getto di completamento in opera deve essere di classe non minore di Rck=300 daN/cmq; consistenza S3-S4.
